大厂房焊烟治理难点：

 1.跨距大（通常有18-30米）；

2.工件大，不规则，焊烟收集困难；

3.条形、环形焊缝多且长，烟尘量大，浓度高；

4.顶部安装行车，管线布置多，排风系统设计难。

以上诸多因素，使得在设计治理方案时，有效的捕集方式和无干涉的设计系统尤为重要。

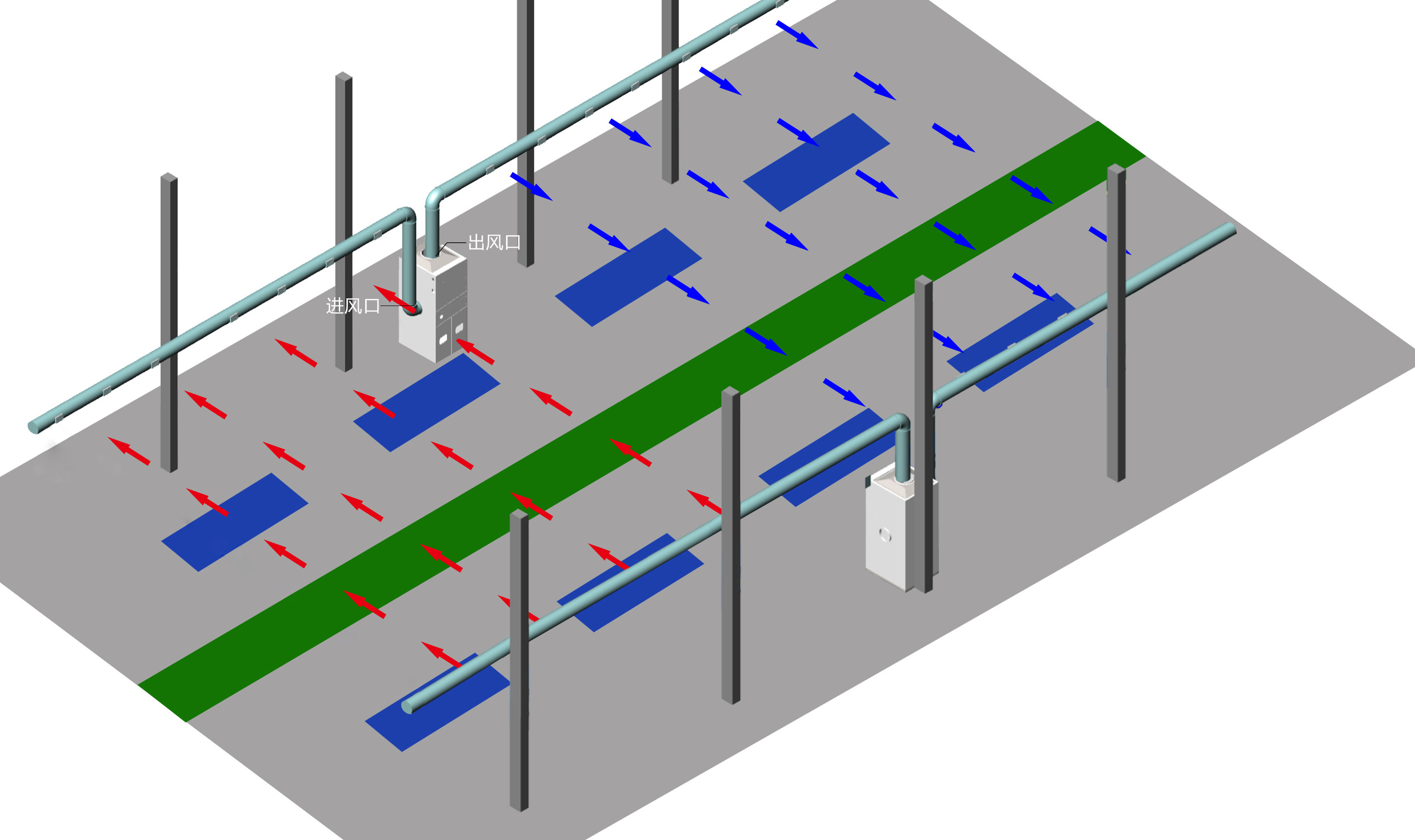

车间大环境治理：吹吸式焊烟除尘系统

吹吸式焊烟除尘系统特征在于在厂房某一高度，两侧呈W型排布置多个吹风口和吸风口，通过吹风口将空气射入大空间，形成前进方向一致的交错多股平行射流；到一定距离后，每股射流与吸气流汇合，形成固定的气流路径，使射流只能在纵向发展，因此射流在这个区域内的运动近似于平面运动，形成水平的空气屏障；由于厂房空间大，布置的风口个数多，射流汇合一段距离后，在大空间中形成宽度比变化中的厚度大得多的扁平气流；采用本发明方式控制高大工业厂房中的焊烟，就是利用在建筑物侧墙一定高度吹出的喷射气流形成空间隔断，以吹风口中心为分层面，将高大工业厂房在高度上分为上下两个区域，把工作区散发的焊烟控制在一定的高度范围内，即厂房的下部区域为控制区，并借助于射流引起的气流流动将焊烟等有害物带到吸风口；分层面以上的区域为非控制区；焊烟等有害物在吸风口负压的作用下被捕集，含微细粉尘的焊烟等有害物进入除尘器，焊烟等有害物的粉尘被分离后落入积灰室，净化后的洁净空气从吹风口吹出，向对面送去，过滤下的焊烟等有害物粉尘会积攒在滤筒上，当滤筒饱和后，通过脉冲反吹清灰装置，实施定时自动清灰，清理下的粉尘落入集灰斗。
