焊接车间焊接工作量较大且焊接工件均为大型工件，车间内烟尘粉尘聚集较多，空气流通不畅，操作人员长期工作在通风情况欠佳的环境，呼吸这些烟尘和气体较多，对身体不利，有可能导致尘肺病等职业病，因此急需采取有效的措施来防止其对焊工的危害。

工况介绍：

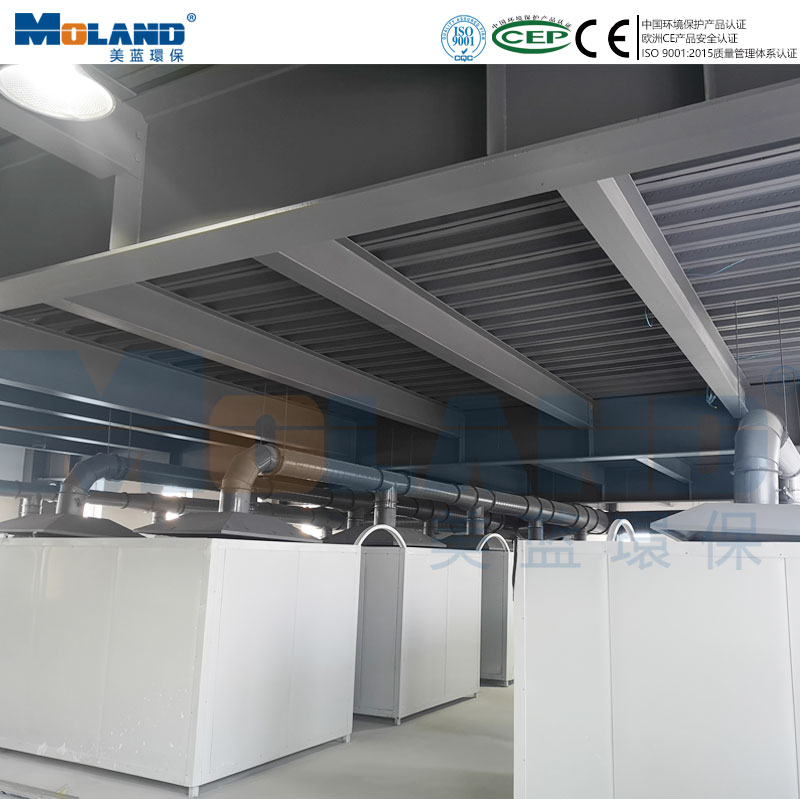

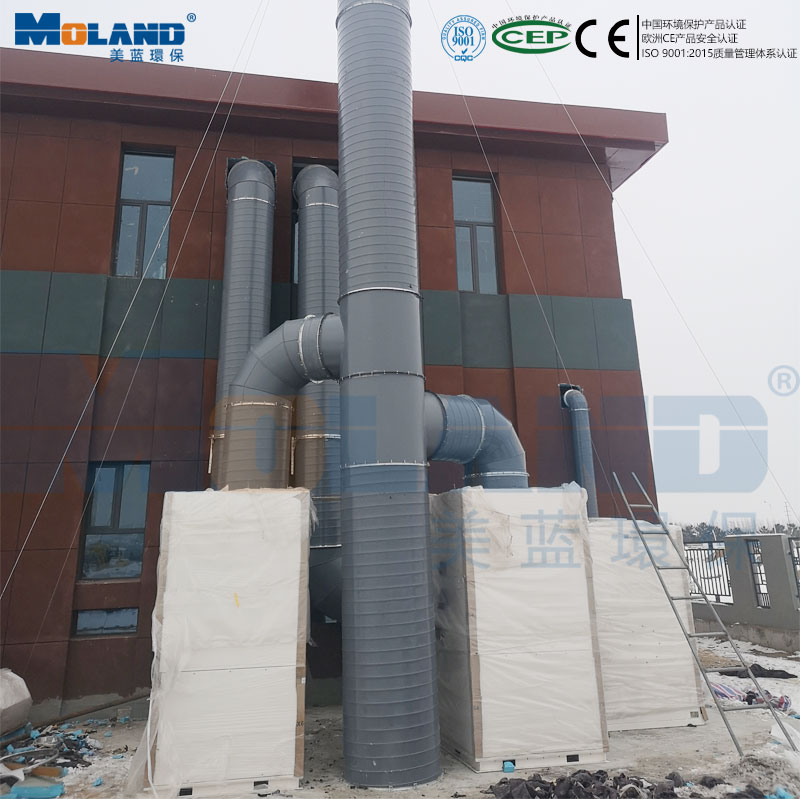

        内蒙古车间现有23个工位，23个工位包括20个焊接工位，3个打磨工位，我司技术去现场考察后，给出适合工况的方案，采用罩吸式处理，每个焊接房上方做一个罩口，更好的收集焊接时产生的烟尘。采用的我司两台11KW处理。

目前焊接烟尘捕捉方式主要有：

1、顶吸罩

顶吸罩为了能够完全捕捉在一个工位上产生的任意粉尘，其尺寸为设计成覆盖工件所有的焊接位置，顶吸罩的外形为四凌台形，每一面与地面的夹角不小于45°。

顶吸罩适用于焊接位置固定，焊接位置较多的情况，工人可以在吸气罩覆盖的范围内自由的焊接，产生的焊接烟尘都能够顺利的捕捉，达到很高的捕捉效率。

2、吸气臂捕捉方式

吸气臂的骨架类似于人的手臂，通过阻尼杆和摩擦片的作用，吸气手臂能够在吸气臂长度范围内的空间内悬停。在吸气罩的位置上设计了独特的旋转机构，保证了吸气罩能够通过任意方位对准焊接位置。吸气罩通过流体设计和气流模拟，使吸气臂能够最大量和最大范围的捕捉焊接过程中产生的烟尘。

吸气臂的安装，必须安装在墙壁上或者是在地面上安装立柱的形式。

适用范围：

吸气臂的吸风罩尺寸为φ 150-170，适合处理焊缝长度不超过100 mm的焊接，工人焊接位置固定的情况。焊接方法适合手工电弧焊、CO2气体保护焊、MAG焊、MIG焊
